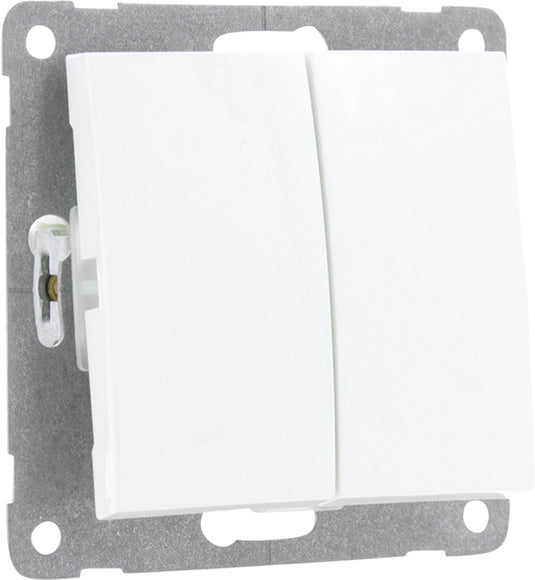

Smartwares s2 serieschakelaar - inbouw - polarwit

Deze serieschakelaar bevat 2 knoppen en wordt gebruikt voor het aan en uit schakelen van 2 lampen.

Smartwares S2 specificaties:
Het schakelmateriaal van de designlijn Smartwares S2 heeft een fraai rechthoekig modern design en is verkrijgbaar is de volgende kleurstellingen;
- Polarwit ,Ral 9010.
- RVS
- Zwart

Overige specificaties:
- Schakelt maximaal: 2300 Watt
- Aan en uit: door drukken
- Kliksysteem: elektriciteitsdraden zijn zonder schroeven te monteren
- Kleur: Crème
- Materiaal: niet-geleidende kunststof
- Geschikt voor: 2 lampen

Toepassing van het product:
Een serieschakelaar bevat 2 knoppen die kunnen worden gebruikt om 2 lampen in bijvoorbeeld de woonkamer en eetkamer in te schakelen.

Wat zit er in de verpakking?
Deze serieschakelaar wordt geleverd als los element en is exclusief afdekraam.

Wat heb ik nog meer nodig?
Let er bij dit product op dat ook een afdekraam nodig is om het product volledig te kunnen monteren.
Je kunt de schakelaar alleen monteren in een afdekplaat van het type Smartwares S2
Deze afdekplaten kunnen 1 t/m 3-voudig zijn. Zo kun je ook combineren met bijvoorbeeld een stopcontact of internetaansluiting.

Hoe monteer ik mijn schakelmateriaal?
Er zijn vele mogelijkheden om nieuw schakelmateriaal in je woning te plaatsen en je huis zo van alle gemakken te voorzien.

De elementen (stopcontacten/schakelaars/dimmers) en afdekramen (1 t/m 5-voudig) worden verkocht als 2 losstaande artikelen. Op deze manier kunnen alle mogelijke combinaties worden gecreëerd om alle apparaten in huis van stroom te voorzien.

De inbouwelementen schroeft je aan de inbouwdoos welke verwerkt zit in de muur. Wanneer u inbouwelementen gebruikt zitten de leidingen altijd verwerkt in de muur.
De opbouwelementen worden gebruikt wanneer de leidingen over de muur lopen.

Stappenplan monteren van schakelmateriaal: Wissel/Wisselschakelaar
1. Schakel de stroom, van de betreffende groep(en), uit. De hoofdschakelaar vindt u in de groepenkast waarmee u de stroomtoevoer kunt uitschakelen.

2. Controller of er geen spanning meer staat op de bedrading, gebruik hiervoor een spanningzoeker.

3. Ontmantel (strip) de bedrading ongeveer 1.5 cm van de uiteinden van de draden.

4. De wissel/wisselschakelaar aanlsuiten:
Sluit het bruine draad aan op het eerste rode contactpunt (L/P). Verbind hierna het eerste rode contactpunt, door middel van een stukje bruin draad, met het tweede rode contactpunt (L/P). Wanneer dit is gedaan werkt de wissel/wisselschakelaar hetzelfde als een gewone wisselschakelaar. Je hebt verder nog vier zwarte draden nodig die op de overige aansluitingen komen (voor elke kant twee). Bij de wissel/wisselschakelaars bijvoorbeeld op de begane grond en zolder heb je ook te maken met een derde zwarte vd-draad. Dit derde zwarte draad moeten worden aangesloten op het rode contactpunt van de wissels (L/P) en gaat naar de lamp.

5. De wissel/wissel schakelaar is nu aangesloten op het stroomnetwerk. Stop de wissel/wisselschakelaar terug in de inbouwdoos in de muur en schoef de deze vast op de muur.

6. monteer eventueel een afdekraam om de wissel/wisselschakelaar

7. Schakel de stroom weer in en controleer of de wandcontactdoos werkt.

Tips & Tricks:
- Zorg dat u voor het monteren van uw schakelmateriaal eerst de spanning van het net haalt!
- Maak gebruik van een spanningsmeter zodat u zeker weet dat de spanning volledig is uitgeschakeld.
- Zorg voor goed geïsoleerd gereedschap waarbij uw handen tijdens gebruik geen contact maken met metalen delen.
- Bij aanschaf van stopcontacten houdt rekening met kinderbeveiliging en zorg er voor dat kinderen geen vingers of voorwerpen in het stopcontact steken.
