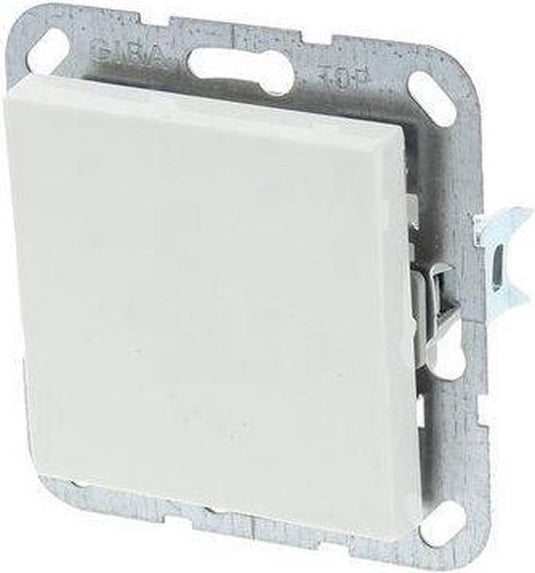

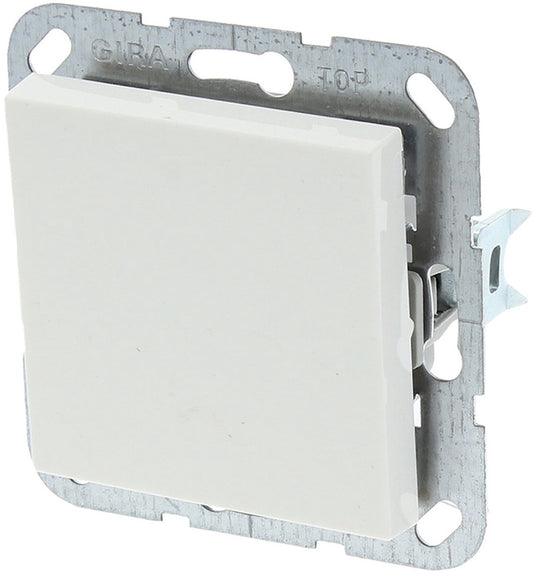

Gira sy55 kruisschakelaar - inbouw - polarwit

Deze kruisschakelaar bevat 1 knop en wordt gebruikt voor het aan en uit schakelen van 1 lamp vanuit meerder plaatsen in uw woning.

Specificaties:
- Schakelt maximaal: 2300 Watt
- Aan en uit: door drukken
- Kliksysteem: elektriciteitsdraden zijn zonder schroeven te monteren
- Materiaal: niet-geleidende kunststof
- Geschikt voor: 1 lamp

Toepassing van het product:
Een kruisschakelaar bevat 1 knop die kan worden gebruikt om 1 lamp op bijvoorbeeld de overloop in te schakelen.

Een kruisschakelaar wordt bijvoorbeeld gebruikt op de overloop. Op deze plek kan het licht dan worden ingeschakeld. Door het plaatsen van nog een wisselschakelaar in bijvoorbeeld de gang en een wisselschakelaar op zolder, kan vanuit zowel de gang, overloop en zolder kan dan de lamp op de overloop in- en uitgeschakeld worden.

Wat zit er in de verpakking?
Deze kruisschakelaar wordt geleverd als los element en is exclusief afdekraam.

Wat heb ik nog meer nodig?
Deze kruisschakelaar wordt geleverd als los element en is exclusief afdekraam, om een volledig product te krijgen moet deze erbij worden aangeschaft.

Deze kruisschakelaar is te monteren in alle afdekramen (1 t/m 5-voudig) van de Gyra SY55 serie (zie de gerelateerde accessoires aan de rechterkant van deze pagina). Zo kun je altijd je eigen samenstelling van schakelmateriaal in de muur maken, bijvoorbeeld een combinatie met ook een stopcontact en/of radio/tv aansluiting.

Hoe monteer ik mijn schakelmateriaal?
Er zijn vele mogelijkheden om nieuw schakelmateriaal in je woning te plaatsen en je huis zo van alle gemakken te voorzien.

De elementen (stopcontacten/schakelaars/dimmers) en afdekramen (1 t/m 5-voudig) worden verkocht als 2 losstaande artikelen. Op deze manier kunnen alle mogelijke combinaties worden gecreëerd om alle apparaten in huis van stroom te voorzien.

De inbouwelementen schroeft je aan de inbouwdoos welke verwerkt zit in de muur. Wanneer u inbouwelementen gebruikt zitten de leidingen altijd verwerkt in de muur.
De opbouwelementen worden gebruikt wanneer de leidingen over de muur lopen.

Stappenplan monteren van schakelmateriaal: kruisschakelaar
1. Schakel de stroom, van de betreffende groep(en), uit. De hoofdschakelaar vindt u in de groepenkast waarmee u de stroomtoevoer kunt uitschakelen.

2. Controller of er geen spanning meer staat op de bedrading, gebruik hiervoor een spanningzoeker

3. Ontmantel (strip) de bedrading ongeveer 1.5 cm van de uiteinden van de draden.

4. De kruisschakelaar aansluiten:
Om de kruisschakelaar aan te sluiten, worden naar iedere wisselschakelaar twee zwarte vd-draden getrokken. De twee zwarte vd-draden die van de kruisschakelaar af komen, worden op de contactpunten aangesloten (niet op het rode contactpunt of P/L) Daarnaast wordt bij de eerste wisselschakelaar van het rode contactpunt een zwarte vd-draad aan de lamp gemonteerd. Tot slot bij de tweede wisselschakelaar sluit u de bruine vd-draad aan op het rode contactpunt (P of L).

5. De kruisschakelaar is nu aangesloten op het stroomnetwerk. Stop de 2 pollige schakelaa terug in de inbouwdoos in de muur en schoef de kruisschakelaar vast op de muur.

6. monteer eventueel een afdekraam om de kruisschakelaar.

7. Schakel de stroom weer in en controleer of de schakeling naar behoren werkt.

Tips & Tricks:
- Zorg dat u voor het monteren van uw schakelmateriaal eerst de spanning van het net haalt!
- Maak gebruik van een spanningsmeter zodat u zeker weet dat de spanning volledig is uitgeschakeld.
- Zorg voor goed geïsoleerd gereedschap waarbij uw handen tijdens gebruik geen contact maken met metalen delen.
- Bij aanschaf van stopcontacten houdt rekening met kinderbeveiliging en zorg er voor dat kinderen geen vingers of voorwerpen in het stopcontact steken.
