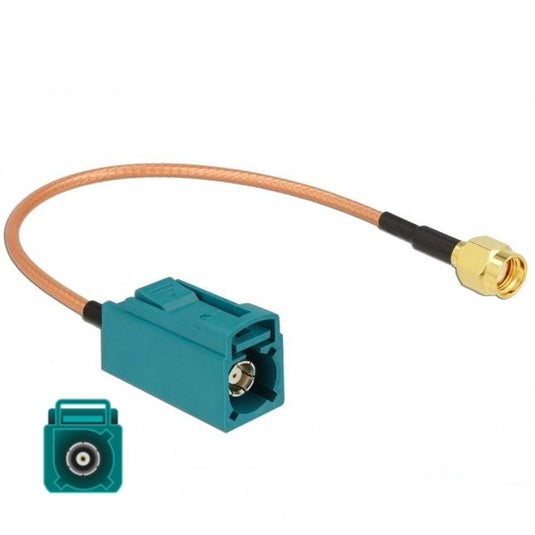

Deze FAKRA Z naar RP-SMA antennekabel van Delock is bedoeld voor het verbinden van componenten binnen radiofrequentietechnologie. De kabel wordt toegepast om een FAKRA-aansluiting te koppelen aan een RP-SMA RF-interface, bijvoorbeeld bij voertuig- en draadloze toepassingen. De kabel is uitgevoerd met een FAKRA Z female connector aan de ene zijde en een RP-SMA male connector aan de andere zijde. Dankzij de coaxiale RG-316 kabel en een impedantie van 50 ohm is deze antennekabel geschikt voor betrouwbare signaaloverdracht in RF-systemen. De kabel heeft een compacte kabeldiameter en een kleine minimale buigradius, waardoor hij geschikt is voor interne en voertuiggebonden inbouw waar beperkte ruimte beschikbaar is. De demping van 2 dB @ 2,4 GHz per meter draagt bij aan stabiele RF-prestaties. Toepassingen • Aansluiten van FAKRA-antennes op RP-SMA RF-modules • Automotive RF- en antennesystemen • Wi-Fi-, LTE- en draadloze toepassingen • Embedded en industriële elektronica Specificaties & kenmerken • Kabelopbouw: Coaxiaal • Kabeltype: RG-316 • Impedantie: 50 Ohm • Aansluiting 1: FAKRA Z female (RAL 5021 water blue) • Aansluiting 2: RP-SMA male • Kabeldiameter: ca. 2,6 mm • Minimale buigradius: 10,5 mm • Kabeldemping: 2 dB @ 2,4 GHz per meter Uitleg aansluitingen FAKRA Z is een 50-ohm RF-connector die veel wordt gebruikt in automotive toepassingen voor GPS, LTE en andere draadloze signalen. De kleurcodering (RAL 5021 water blue) zorgt voor correcte identificatie en voorkomt foutieve aansluitingen. RP-SMA (Reverse Polarity SMA) is een veelgebruikte RF-connector bij Wi-Fi- en RF-apparatuur. Door de omgekeerde pinconfiguratie is RP-SMA niet uitwisselbaar met standaard SMA. Deze antennekabel vormt de verbinding tussen een FAKRA-antenne en een RP-SMA RF-interface. Stel een product vraag
