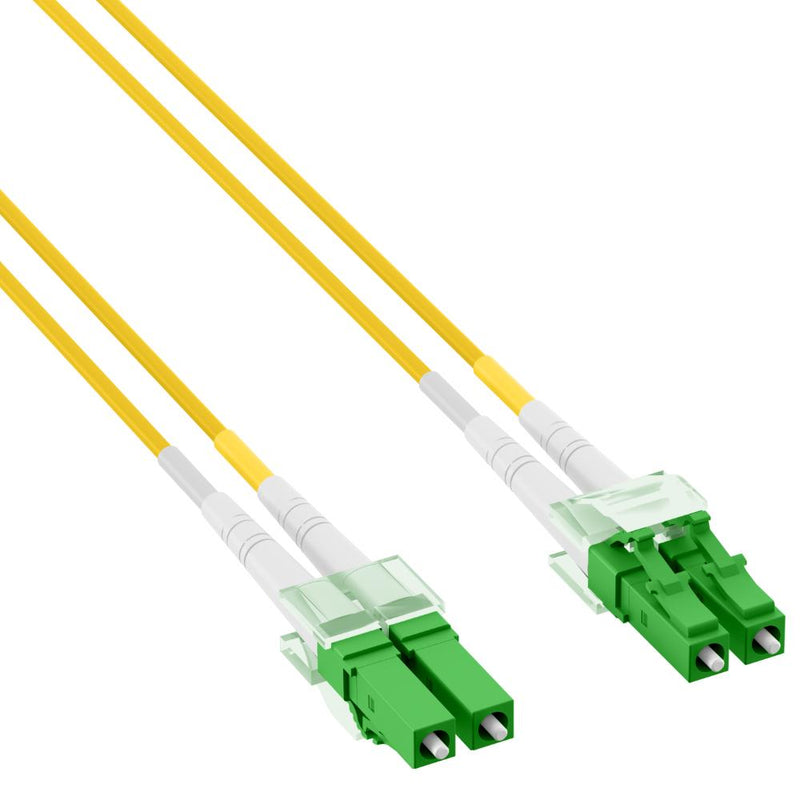

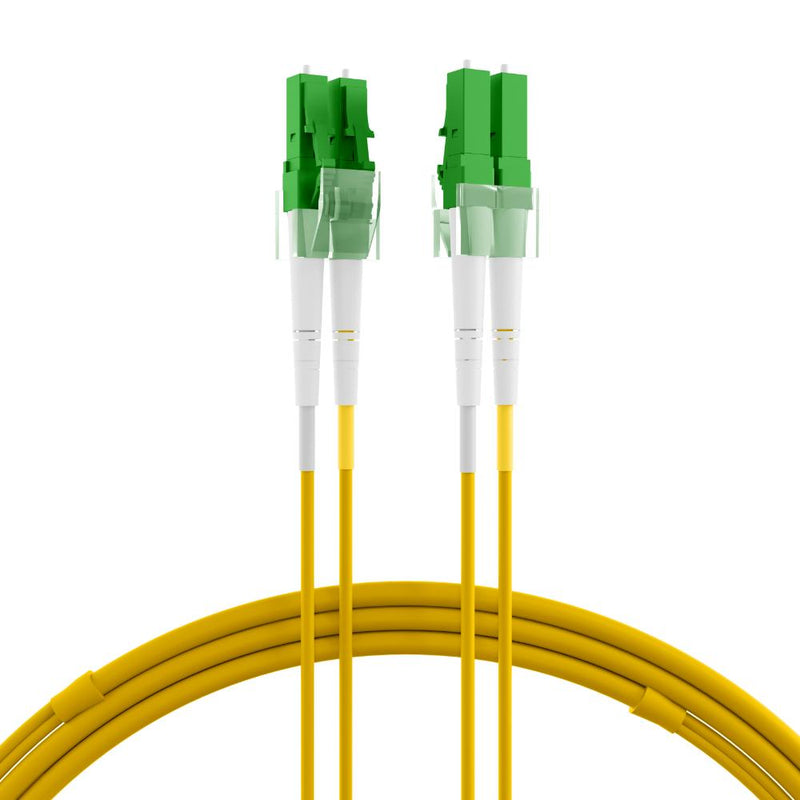

Abi glasvezel kabel - singlemode - os2

Deze glasvezel patchkabel is bedoeld voor het maken van een korte verbinding tussen een passieve glasvezelinterface en een actieve netwerkpoort binnen een gestructureerde bekabelingsomgeving volgens ISO IEC 11801. De kabel is uitgevoerd als een duplex verbinding met 2× LC-duplex APC connectoren en is geschikt voor singlemode OS2 G652D toepassingen. De aansluiting betreft een LC/APC-LC/APC glasvezelverbinding met een 8° APC-polijsthoek, bedoeld voor toepassingen waar lage reflectie en stabiele signaalkwaliteit vereist zijn. De LSZH mantel maakt de kabel geschikt voor installaties waar lage rookontwikkeling en halogeenvrij materiaal vereist zijn. Specificaties • Type kabel glasvezel patchkabel • Uitvoering duplex voor gelijktijdige zending en ontvangst • Vezeltype singlemode 9/125 µm • Categorie OS2 G652D • Aantal vezels 2 • Connector zijde 1 2× LC-duplex APC 8° • Connector zijde 2 2× LC-duplex APC 8° • Connector standaard IEC 61754-20 • Connector afwerking APC • Connector materiaal keramische ferrule • Kabeltype I-V(ZN)H • Kabeldiameter 2,0 mm • Mantelmateriaal LSZH • Mantelconstructie zip-twin • Mantelkleur geel • Trekontlasting aramidegaren met opgestoken knikbescherming • Maximale trekkracht 160 N • Buigradius dynamisch 20× OD • Buigradius statisch 10× OD • Bedrijfstemperatuur −20 tot 70 °C • Opslagtemperatuur −20 tot 85 °C • Kwaliteitsklasse singlemode B/2 • EMI-immuniteit volledige ongevoeligheid voor elektrische en elektromagnetische interferentie • Invoegdemping 1310 nm lager dan 0,3 dB • Conformiteit ISO IEC 11801 • Brandclassificatie EN 50265-2-1 en EN 50267-2-3 • Test 100% getest met individueel meetrapport IEC-normen • IEC 60793-2 specificatie van glasvezelkern en vezelstructuur • IEC 60793-2-50 definitie van singlemode vezeltype G652D • IEC 61754-20 definitie van LC-connectorinterface • IEC 61753-1 prestatieklasse B/2 voor singlemode connectoren • IEC 60754-1 halogeenvrije eigenschappen • IEC 61034-1 lage rookontwikkeling EN-normen • EN 50265-2-1 vlamvertragend gedrag van kabelmantels • EN 50267-2-3 halogeenvrije mantelmaterialen Uitleg van termen • 2× LC-duplex APC twee LC-connectoren per zijde met 8° schuine polijsthoek voor lage reflectie • APC angled physical contact met schuine eindvlakpolijsting ter vermindering van terugreflectie • Duplex twee afzonderlijke glasvezels waarbij één vezel zendt en de andere ontvangt • Singlemode 9/125 µm glasvezeltype met zeer kleine kern voor transmissie over lange afstanden • OS2 G652D singlemode glasvezel met lage demping, geschikt voor transmissie op 1310 nm en 1550 nm in backbone- en langeafstandsverbindingen • LSZH mantelmateriaal met lage rookontwikkeling en zonder halogeenhoudende stoffen • Keramische ferrule precisiehouder die de glasvezel exact centreert voor stabiele signaaloverdracht • EMI-immuniteit signaaloverdracht via licht zonder beïnvloeding door elektrische stromen en magnetische velden • Buigradius minimale kabelkromming om microbuigingen en extra demping te voorkomen • Buigradius statisch minimale buiging nadat de kabel is geïnstalleerd en vast ligt • Buigradius dynamisch minimale buiging tijdens installatie of beweging van de kabel • B/2 kwaliteitsklasse kwaliteitsklasse voor singlemode connectoren met strikte toleranties • I-V(ZN)H kabeltype Europese aanduiding voor halogeenvrije glasvezelkabel voor binneninstallaties Algemene uitleg over glasvezel-kabels • LC compacte glasvezelconnector met klikvergrendeling voor hoge poortdichtheid • SC rechthoekige glasvezelconnector met push-pull vergrendeling voor patchpanelen • ST ronde glasvezelconnector met bajonetvergrendeling voor oudere installaties • FC glasvezelconnector met schroefkoppeling voor meet- en industriële toepassingen • E2000 glasvezelconnector met beschermkap voor lage reflectie en extra veiligheid • MPO / MTP meervoudige glasvezelconnector voor hoge vezeldichtheid in datacenters • Simplex enkele glasvezel voor gegevensoverdracht in één richting • Duplex twee glasvezels voor gelijktijdige communicatie in beide richtingen • Multimode glasvezel glasvezeltype voor korte tot middellange afstanden binnen gebouwen • Singlemode glasvezel glasvezeltype voor lange afstanden en backboneverbindingen Uitleg OS-categorieën • OS1 singlemode glasvezel voor binneninstallaties, met hogere demping dan OS2, geschikt voor tot circa 10 km bij transmissie op 1310 nm, toegepast binnen gebouwen en campusomgevingen • OS2 singlemode glasvezel met lage demping, gespecificeerd voor transmissie op 1310 nm en 1550 nm, geschikt voor 40 km en meer afhankelijk van zendvermogen en gebruikte optische modules, toegepast in backbone-, metro- en langeafstandsverbindingen Stel een product vraag
