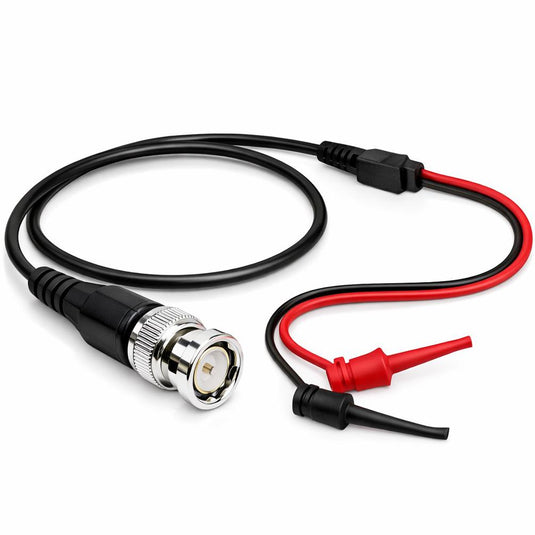

Abi bnc naar klemtestpennen

Deze kabel is bedoeld voor het aansluiten van een BNC-meetpunt op twee testklemmen voor meet- en testtoepassingen. De kabel beschikt over een BNC male connector aan één zijde en twee mini klemtestpennen aan de andere zijde. Hierdoor kan een coaxiale BNC-aansluiting eenvoudig worden verbonden met meetpunten of componenten tijdens metingen en testopstellingen. De rode testklem is verbonden met de binnengeleider van de BNC-connector, waardoor de polariteit van het signaal duidelijk herkenbaar is. De kabel is geschikt voor elektrische waarden tot 33 VAC of 60 VDC en een maximale stroom van 6 A bij test- en meettoepassingen. Met een kabellengte van 1 meter biedt de kabel voldoende flexibiliteit voor gebruik in laboratoria, werkplaatsen, onderwijsomgevingen en elektronica-ontwikkelopstellingen. Specificaties & kenmerken • Type product BNC naar testklem meetkabel • Aansluiting 1 BNC male • Aansluiting 2 2x mini klemtestpen • Kabellengte 1 meter • Kleur kabel zwart • Kleur testklem rood / zwart • Maximale spanning 33 VAC / 60 VDC • Maximale stroom 6 A • Toepassing testen en metingen Technische toelichting BNC is een coaxiale connector met een bajonetsluiting die veel wordt gebruikt bij meetapparatuur, oscilloscopen en RF-installaties. Door middel van een kwartslagvergrendeling ontstaat een stabiele en snel te monteren verbinding. Testklemmen worden gebruikt om tijdelijke elektrische verbindingen te maken met componenten, meetpunten of bedrading tijdens test- en meetwerkzaamheden. De binnengeleider van de BNC-connector transporteert het signaal, terwijl de buitenmantel dient als afscherming en referentiepunt. Door de rode klem met de binnengeleider te verbinden is de polariteit van het signaal eenvoudig te herkennen tijdens metingen. Stel een product vraag
