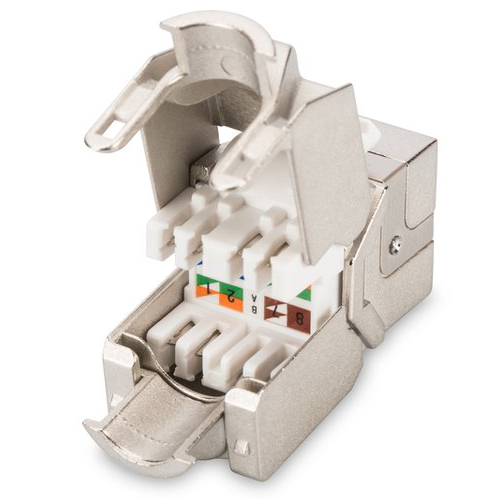

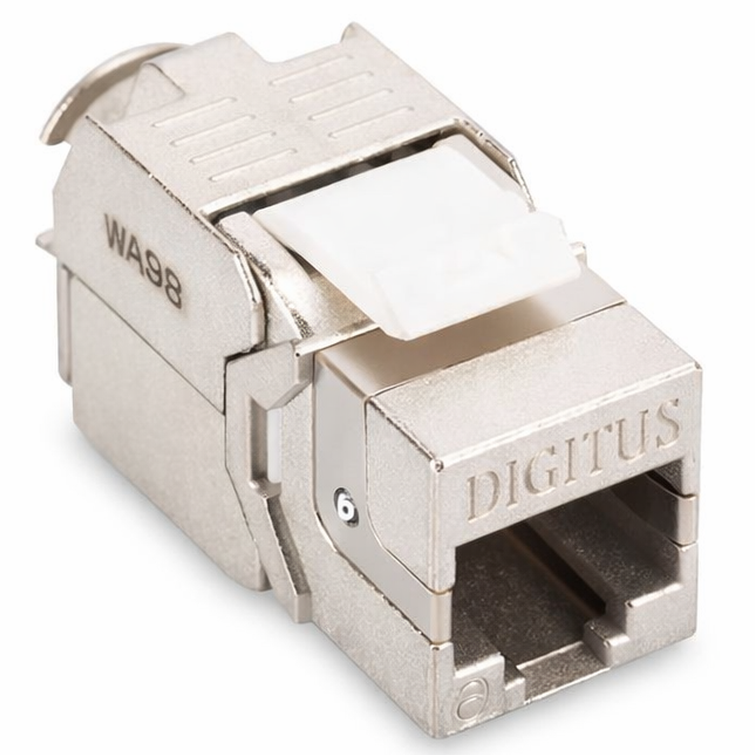

– Cat 6 module voor het aansluiten van twisted pair netwerkkabels binnen Cat 6-installaties. Geschikt voor snap-in montage in keystone-systemen en voorzien van een RJ45 female aansluiting en LSA-aansluiting. Toepassing Voor het aansluiten van vaste en soepele netwerkkabels op een RJ45-aansluiting binnen gestructureerde netwerkinstallaties, zoals wandcontactdozen en patchpanelen. Uitvoering & aansluitingen • Externe aansluiting: RJ45 female (8P8C) • Interne aansluiting: LSA • Montagewijze aders: gereedschapsloos • Bevestiging: snap-in • Kabelcodering: T568A en T568B • Kabelbevestiging: geïntegreerde kabelbinder • Materiaal behuizing: zinkdrukgietwerk, vernikkeld • Materiaal RJ45-connector: ABS (UL 94V-0) Technische specificaties • Categorie: Cat 6 (Class E) • Frequentiebereik: tot 250 MHz • Datatransmissie: 1GBase-T • Afscherming: ja • Aderdikte: 22–26 AWG, massief en soepel • Contactmateriaal: fosforbrons, vertind en verguld (0,5 μm) • Afschermingsmateriaal RJ45: vertind brons • LSA-terminatie: Krone LSA+ • Invoegkracht: max. 30 N (IEC 60603-7-5) • Trekbelasting: 7,7 kg tussen stekker en connector • Contactweerstand: < 20 mΩ • Isolatieweerstand: > 500 MΩ • Diëlektrische sterkte: 1000 VDC (contact-contact), 1500 VDC (contact-aarde) • Aantal steekcycli RJ45: > 750 • Aantal klemcycli LSA: > 200 • Bedrijfstemperatuur: -20 °C tot 70 °C Keurmerken & normen • ISO/IEC 11801 (3e editie) – Internationale norm voor gestructureerde bekabelingssystemen en prestatie-eisen voor datanetwerken. • EN 50173-1 – Europese norm voor de opbouw en prestaties van generieke bekabelingssystemen. • ANSI/TIA/EIA 568-C – Amerikaanse norm voor twisted pair bekabeling en connectorprestaties. Inbouw & montage Deze keystone kan worden gemonteerd in geschikte keystone-wandcontactdozen en keystone-patchpanelen. Geschikte wandcontactdozen: Klik hier om geschikte keystone-wandcontactdozen te bekijken Geschikte patchpanelen en montage-onderdelen: Klik hier om geschikte keystone-patchpanelen en montage-onderdelen te bekijken Alle keystone-artikelen: Klik hier om alle keystone-artikelen te bekijken Stel een product vraag
